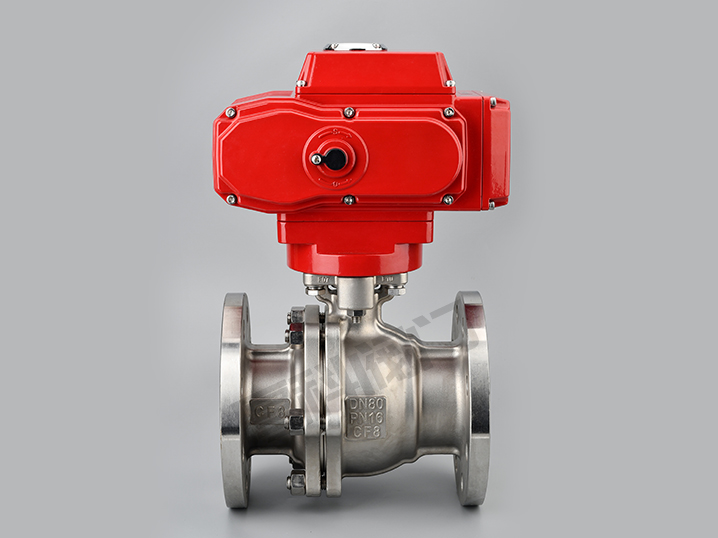

- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- ISO5211標準高平臺結構設計、直接安裝各類執行器
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
技術參數 Technical Pecification
| 公稱通徑 | DN15-DN200mm |
| 公稱壓力 | 1.6、25、40bar(更高壓力訂貨時請注明） |
| 連接方式 | 法蘭 |
| 閥體材質 | 碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 密封材質 | 聚四氟乙烯 （F）對位聚苯（PPL）金屬密封（H）硬質合金（Y） |
| 介質溫度 | -20℃-150℃(F) 、 -20℃-220℃ (PPL) 、-29℃-425℃(H)(Y) |
| 電動執行器 | A系列（普通型）、B系列（防爆型）、進口電動執行器系列 |
| 控制方式 | 開關型、調節型 |
| 電源電壓 | AC220、AC380、DC24(其他特制) |
| 環境溫度 | -20℃-80℃ |
其他特殊材質或特殊溫度可根據客戶要求設計選型

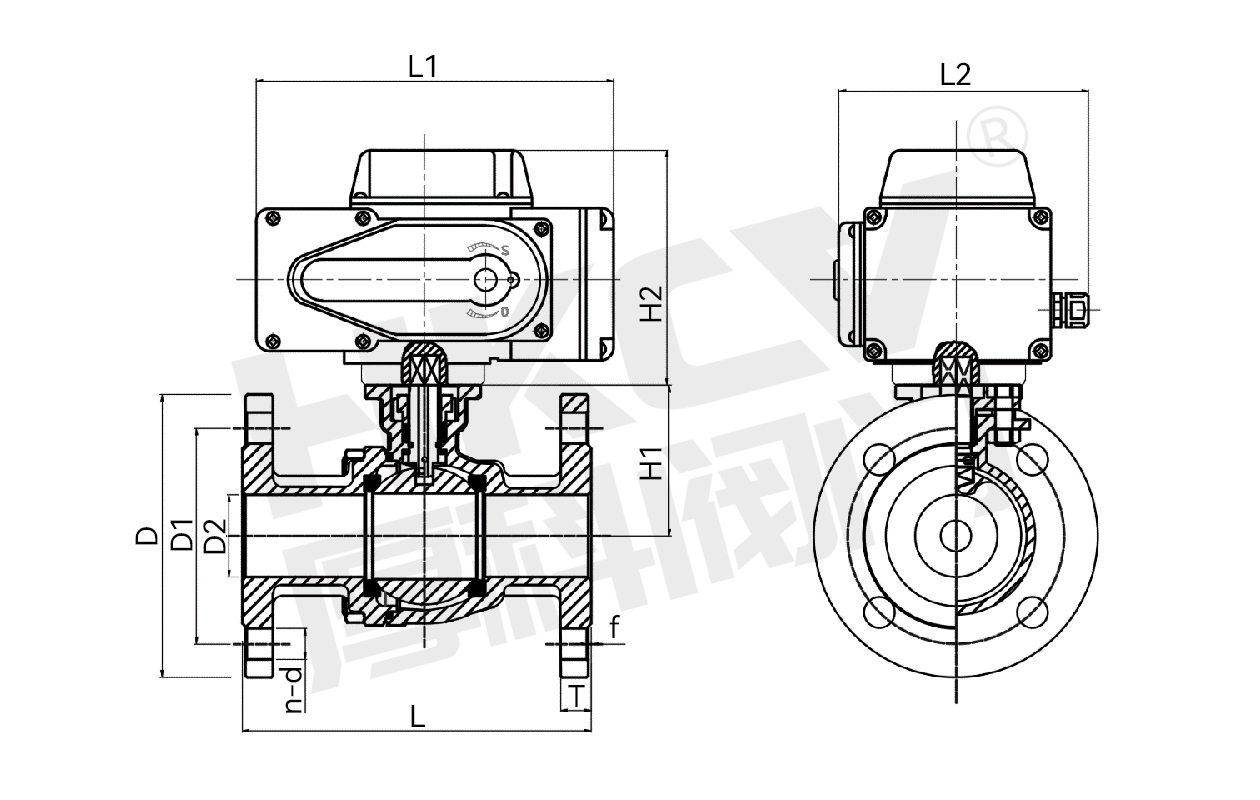

連接尺寸 Conncetion Dimension
| 電動球閥外形尺寸表-PN16 | ||||||||||||
| 公稱 通徑 [DN] |
外形尺寸 | 連接尺寸 | ||||||||||
| L | L1 | L2 | H1 | H2 | D | D1 | D2 | T | f | n-d | 執行器型號 | |
| 15 | 130 | 165 | 140 | 52 | 137.5 | 95 | 65 | 45 | 16 | 2 | 4-14 | HK-05 |
| 20 | 130 | 165 | 140 | 57 | 137.5 | 105 | 75 | 58 | 18 | 2 | 4-14 | HK-05 |
| 25 | 140 | 165 | 140 | 65 | 137.5 | 115 | 85 | 68 | 18 | 2 | 4-14 | HK-05 |
| 32 | 165 | 165 | 140 | 74 | 137.5 | 140 | 100 | 78 | 18 | 2 | 4-18 | HK-05 |
| 40 | 165 | 211.5 | 154 | 82 | 168.5 | 150 | 110 | 88 | 18 | 2 | 4-18 | HK-10 |
| 50 | 203 | 211.5 | 154 | 89 | 168.5 | 165 | 125 | 102 | 20 | 2 | 4-18 | HK-10 |
| 65 | 222 | 259 | 186 | 116 | 203 | 185 | 145 | 122 | 18 | 2 | 8-18 | HK-20 |
| 80 | 241 | 259 | 186 | 127 | 203 | 200 | 160 | 138 | 20 | 2 | 8-18 | HK-20 |
| 100 | 305 | 259 | 186 | 150 | 203 | 220 | 180 | 158 | 20 | 2 | 8-18 | HK-40 |
| 125 | 356 | 259 | 186 | 173 | 203 | 250 | 210 | 188 | 22 | 2 | 8-18 | HK-50 |
| 150 | 394 | 259 | 186 | 204 | 203 | 285 | 240 | 212 | 22 | 2 | 8-22 | HK-60 |
| 200 | 457 | 283 | 193 | 256 | 229.5 | 340 | 295 | 268 | 24 | 2 | 12-22 | HK-100 |
備注：根據不同的球閥扭矩及不同的實際工況，選擇相匹配的執行器其相關相關的外形尺寸也隨之變化； 如遇高溫介質需球閥與執行器需加裝支架隔離散熱
