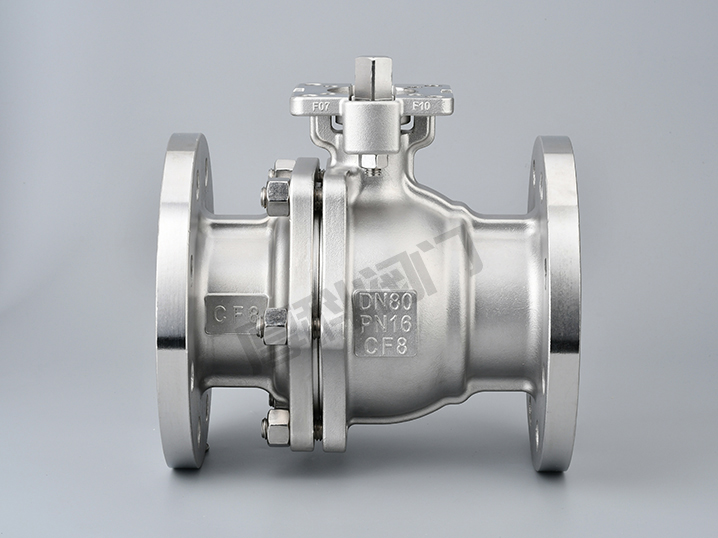

- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- ISO5211標準高平臺結構設計、直接安裝各類執行器
- 下沉式壓蓋設計 預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
標準規范 Standard Specification
| 壓力/溫度標準 |
結構長度標準 |
連接方式標準 |
制造標準 |
試驗標準 |
| GB/T26640 |
GB/T12221 |
HG/T20592 GB/T9113 |
GB/T12237 |
GB/T13927 |
技術參數 Technical Pecification
| 公稱通徑 |
DN15-DN200mm |
| 公稱壓力 |
1.6、25、40bar(更高壓力訂貨時請注明） |
| 連接方式 |
法蘭 |
| 閥體材質 |
碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 密封材質 |
聚四氟乙烯 （F）對位聚苯（PPL）金屬密封（H）硬質合金（Y） |
| 介質溫度 |
-20℃-150℃(F) 、 -20℃-220℃ (PPL) 、-29℃-425℃(H)(Y) |
其他特殊材質或特殊溫度可根據客戶要求設計選型
連接尺寸 Conncetion Dimension
| 公稱壓力 |
通徑 |
L |
D |
G |
f |
T |
C |
K4 |
K3 |
K2 |
K1 |
W |
H3 |
H2 |
H1 |
d |
NX |
| PN16-PN40 |
DN15 |
130 |
95 |
45 |
2 |
16 |
9 |
42 |
50 |
6 |
7 |
143 |
40 |
9 |
52 |
65 |
4-14 |
| DN20 |
130 |
105 |
58 |
2 |
18 |
9 |
42 |
50 |
6 |
7 |
143 |
40 |
9 |
56.5 |
75 |
4-14 |
| DN25 |
140 |
115 |
68 |
2 |
18 |
11 |
42 |
50 |
6 |
7 |
180 |
40 |
11 |
65 |
85 |
4-14 |
| DN32 |
165 |
140 |
78 |
2 |
18 |
11 |
42 |
50 |
6 |
7 |
180 |
40 |
11 |
73.5 |
100 |
4-18 |
| DN40 |
165 |
150 |
88 |
2 |
18 |
14 |
50 |
70 |
7 |
9 |
224 |
45 |
14 |
81.5 |
110 |
4-18 |
| DN50 |
203 |
165 |
102 |
2 |
20 |
14 |
50 |
70 |
7 |
9 |
224 |
45 |
14 |
89 |
125 |
4-18 |
| PN16 |
DN65 |
222 |
185 |
122 |
2 |
20 |
17 |
70 |
102 |
9 |
11 |
290 |
50 |
17 |
116 |
145 |
8-18 |
| DN80 |
241 |
200 |
138 |
2 |
20 |
17 |
70 |
102 |
9 |
11 |
290 |
50 |
17 |
127 |
160 |
8-18 |
| DN100 |
305 |
220 |
158 |
2 |
20 |
17 |
70 |
102 |
9 |
11 |
290 |
50 |
17 |
149.5 |
180 |
8-18 |
| DN125 |
356 |
250 |
188 |
2 |
22 |
22 |
102 |
125 |
11 |
13 |
600 |
92 |
22 |
173 |
210 |
8-18 |
| DN150 |
394 |
285 |
212 |
2 |
22 |
27 |
125 |
140 |
13 |
17 |
600 |
92 |
27 |
204 |
240 |
8-22 |
| DN200 |
457 |
340 |
268 |
2 |
24 |
36 |
125 |
140 |
13 |
17 |
600 |
92 |
36 |
256 |
295 |
12-22 |
備注：根據不同的球閥扭矩及不同的實際工況，選擇相匹配的執行器其相關相關的外形尺寸也隨之變化； 如遇高溫介質需球閥與執行器需加裝支架隔離散熱
