產品詳情
    •

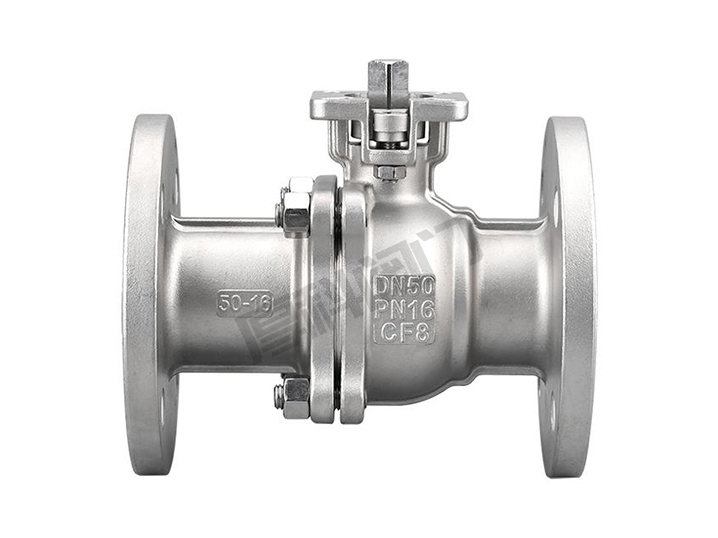

Q041F-16P高平臺球閥國標機械部
  • 口徑：DN15~200mm
  • 全通徑設計、響應迅速、密封性好
  • 密封數控精車、扭矩大小均衡、使用壽命長
  • ISO5211標準高平臺結構設計、直接安裝各類執行器
  • 下沉式壓蓋設計 預緊閥桿處密封更便捷
  • 防火防靜電結構，符合API607、GB/T6899等標準規范
  • 可適用纖維和微小顆粒的懸濁液及粘性介質

標準規范 Standard Specification

壓力/溫度標準 結構長度標準 連接方式標準 制造標準 試驗標準
GB/T26640   GB/T12221 HG/T20592 GB/T9113 GB/T12237 GB/T13927

技術參數 Technical Pecification

公稱通徑 DN15-DN200mm
公稱壓力 1.6、25、40bar(更高壓力訂貨時請注明）
連接方式 法蘭
閥體材質 碳鋼（C）不銹鋼304（P）不銹鋼316（R）
密封材質 聚四氟乙烯 （F）對位聚苯（PPL）金屬密封（H）硬質合金（Y）
介質溫度 -20℃-150℃(F) 、 -20℃-220℃ (PPL) 、-29℃-425℃(H)(Y)

其他特殊材質或特殊溫度可根據客戶要求設計選型

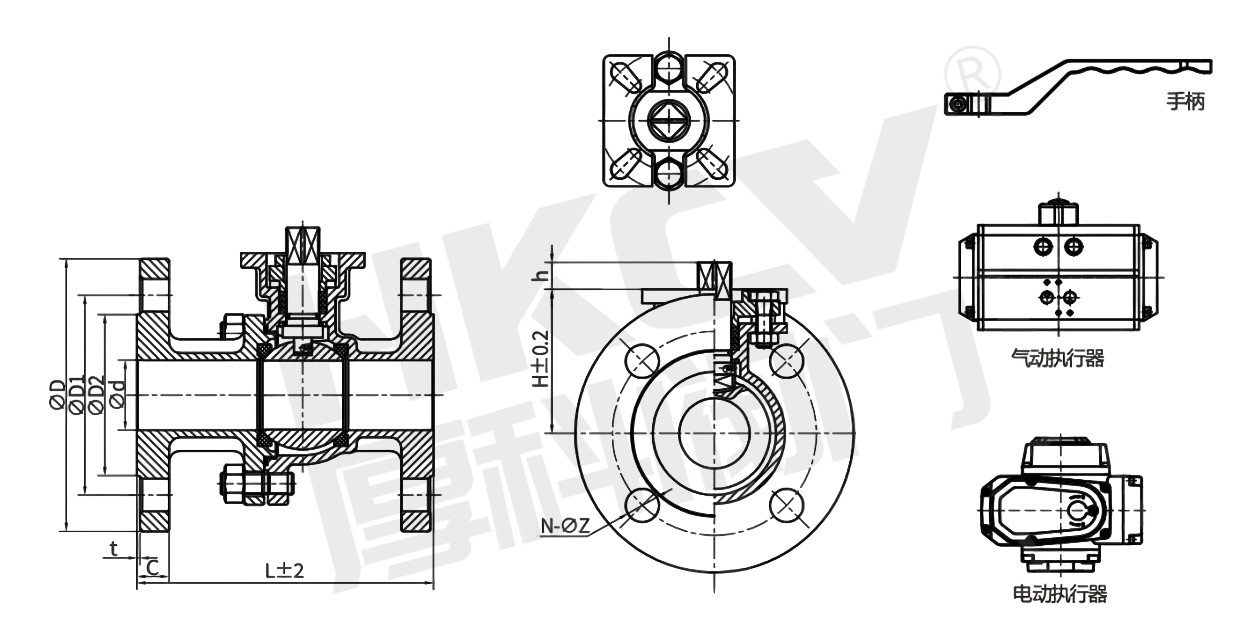

連接尺寸 Conncetion Dimension

SIZE d D D1 D2 C t L H W A B R r K*K h N- φZ
1/2" 15 95 65 45 14 2 130 51 140 50 36 3.5 3 9*9 9 4- φ14
3/4" 20 105 75 55 14 2 140 56 140 50 36 3.5 3 9*9 9 4- φ14
1" 25 115 85 65 14 2 150 62 170 70 50 4.5 3.5 11*11 11 4- φ14
1¼" 32 135 100 78 16 2 165 72 170 70 50 4.5 3.5 11*11 11 4- φ18
1½" 40 145 110 85 16 3 180 78 200 70 50 4.5 3.5 14*14 14 4- φ18
2" 50 160 125 100 16 3 200 86 200 70 50 4.5 3.5 14*14 14 4- φ18
2½" 65 180 145 120 18 3 220 102 300 102 70 5.5 4.5 17*17 17 4- φ18
3" 80 195 160 135 20 3 250 115 300 102 70 5.5 4.5 17*17 17 8- φ18
4" 100 215 180 155 20 3 280 137 300 102 70 5.5 4.5 17*17 17 8- φ18
5" 125 245 210 188 22 3 320 175 650 125 102 7 6 22 23 8- φ18
6" 150 280 240 212 24 3 360 208 800 125 102 7 6 27 28 8- φ23
8" 200 335 295 268 26 3 400 252 800 140 125 9 7 27 28 12- φ23
