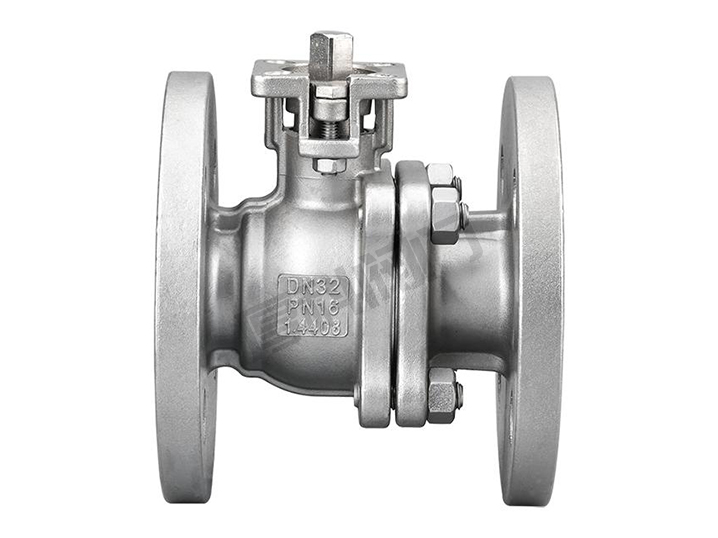

- 口徑：DN15~200mm
- 全通徑設計、響應迅速、密封性好
- 密封數控精車、扭矩大小均衡、使用壽命長
- ISO5211標準高平臺結構設計、直接安裝各類執行器
- 下沉式壓蓋設計預緊閥桿處密封更便捷
- 防火防靜電結構，符合API607、GB/T6899等標準規范
- 可適用纖維和微小顆粒的懸濁液及粘性介質
標準規范 Standard Specification
| 設計與制造 | 結構長度標準 | 連接法蘭 | 檢驗與試驗 |
|
DIN 3357 |
DIN 3202 |
DIN 1092 |
EN 1226 |
技術參數 Technical Pecification
| 公稱壓力 |
PN16 |
||||||
| 公稱通徑 |
DN15-200 |
||||||
| 試 驗 壓 力 |
強度試驗 | 2.4 | Mpa | 試 驗 介 質 |
水 | 試 驗 溫 度 |
常溫 |
| 密封試驗 | 1.8 | ||||||
| 氣密封試驗 | 0.6 | 空氣 | |||||
| 適用介質 | 水、油品等 | ||||||
| 高工作溫度 | -29~120℃ | ||||||
其他特殊材質或特殊溫度可根據客戶要求設計選型

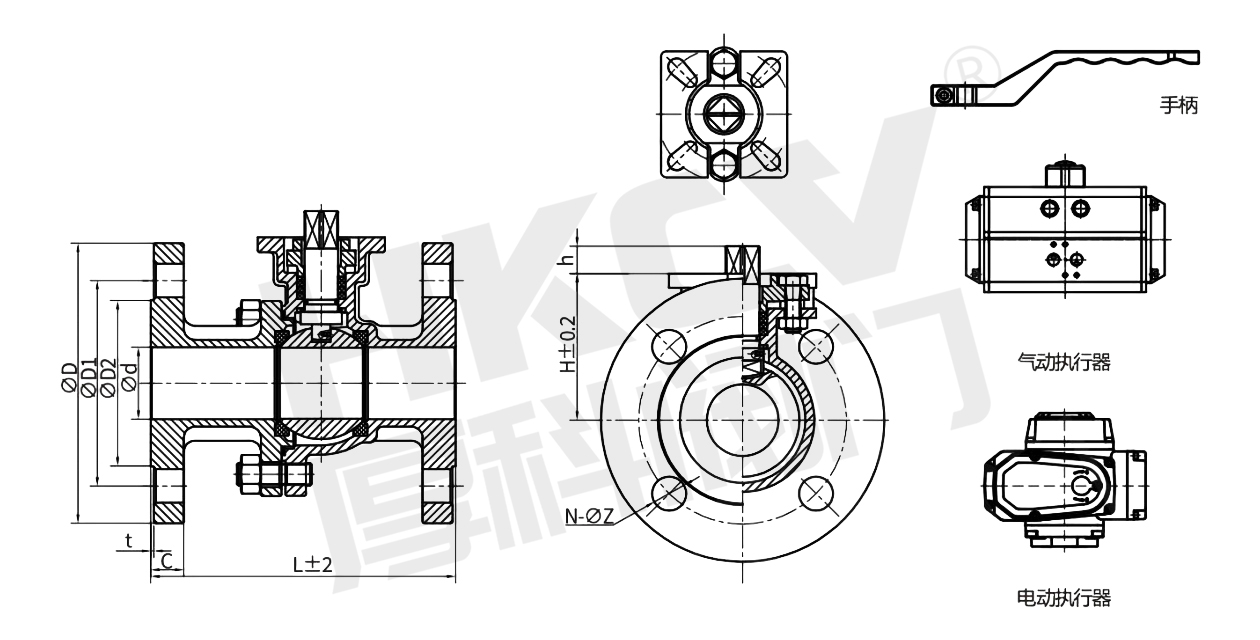

連接尺寸 Conncetion Dimension
| SIZE | d | D | D1 | D2 | C | t | L | H | W | A | B | R | r | K*K | h | N - Z |
| 1/2" | 15 | 95 | 65 | 45 | 16 | 2 | 115 | 55 | 140 | 50 | 36 | 3.5 | 3 | 9*9 | 9 | 4- φ14 |
| 3/4" | 20 | 105 | 75 | 58 | 18 | 2 | 120 | 60 | 140 | 50 | 36 | 3.5 | 3 | 9*9 | 9 | 4- φ14 |
| 1" | 25 | 115 | 85 | 68 | 18 | 2 | 125 | 67 | 170 | 70 | 50 | 4.5 | 3.5 | 11*11 | 11 | 4- φ14 |
| 1¼" | 32 | 140 | 100 | 78 | 18 | 2 | 130 | 76 | 170 | 70 | 50 | 4.5 | 3.5 | 11*11 | 11 | 4- φ18 |
| 1½" | 40 | 150 | 110 | 88 | 18 | 3 | 140 | 85 | 200 | 70 | 50 | 4.5 | 3.5 | 14*14 | 14 | 4- φ18 |
| 2" | 50 | 165 | 125 | 102 | 18 | 3 | 150 | 93 | 200 | 70 | 50 | 4.5 | 3.5 | 14*14 | 14 | 4- φ18 |
| 2½" | 65 | 185 | 145 | 122 | 18 | 3 | 170 | 113 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 8- φ18 |
| 3" | 80 | 200 | 160 | 138 | 20 | 3 | 180 | 126 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 8- φ18 |
| 4" | 100 | 220 | 180 | 158 | 20 | 3 | 190 | 141 | 300 | 102 | 70 | 5.5 | 4.5 | 17*17 | 17 | 8- φ18 |
| 5" | 125 | 250 | 210 | 188 | 22 | 3 | 325 | 180 | 400 | 125 | 102 | 7 | 6 | 22 | 23 | 8- φ18 |
| 6" | 150 | 285 | 240 | 212 | 22 | 3 | 350 | 207 | 500 | 125 | 102 | 7 | 6 | 27 | 27 | 8- φ22 |
| 8" | 200 | 340 | 295 | 268 | 24 | 3 | 400 | 256 | 600 | 140 | 125 | 9 | 7 | 36 | 36 | 12- φ22 |
